為了使最後裝配獲得成功，在製冷係統經過氣密性試驗和檢漏後，必須進行徹底抽真空（簡稱抽空）。修理空調及製冷設備時，修理人員常用旋片真空泵對係統抽真空，真空度應達到-0.1MPa保持24h，真空度沒有顯著升高即可。抽真空就是利用真空泵或壓縮機對製冷劑循環係統進行抽真空，使係統中的空氣和殘留水分排出。本文將要闡述下製冷設備中旋片真空泵的結構及常見故障。

製冷設備，是指主要用於船員食物冷藏、各類貨物冷藏及暑天的艙室空氣調節的設備。主要由壓縮機、膨脹閥、蒸發器、冷凝器和附件、管路組成。按工作原理可分為壓縮製冷設備、吸收製冷設備、蒸汽噴射製冷設備、熱泵製冷設備和電熱製冷裝置等。

製冷設備中旋片真空泵的結構和工作原理

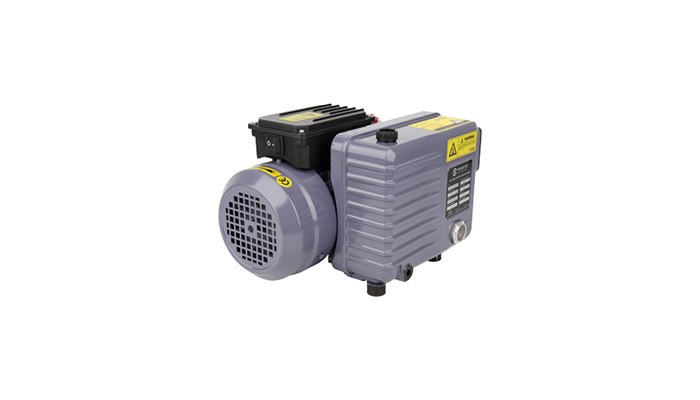

常用的真空泵為旋片式真空泵，它是使用泵油密封的一種機械泵。

旋片泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子，轉子外圓與泵腔內表麵相切（二者有很小的間隙），轉子槽內裝有帶彈簧的二個旋片。旋轉時，靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動。

轉子外圓與泵腔內表麵相切，旋片裝於轉子摘中，在彈簧的作用下，時時與定子腔壁緊密接觸。當偏心轉子在電動機的拖動下旋轉時，旋片也隨著旋轉。當順時針旋轉時，吸氣口不斷吸人氣體。進氣空腔不斷擴大。與此同時，排氣空腔則越來越小，先已吸入的氣體則被徹底壓縮氣壓升高，達到一定壓力後就可衝開排氣閥穿過泵油，由排氣管排出。如此循環不停，就可以起到抽取真空的作用。

製冷設備中旋片真空泵的結構及常見故障

當係統經打壓、試漏，確認不存在漏氣現象，且真空泵與係統管路也連接無誤時，如果發現真空度達不到規定要求，則必須檢查真空泵是否損壞或出現質量問題。

1)首先檢查泵內的油量是否低於標準線，油質是否變汙、皂化或溢度過低，致使氣體無法順利排出。

2)檢查進氣閥處的金屬網是否被灰塵或異物堵塞，造成吸氣回路不通或效率下降。

3)檢查電動機傳動帶是否過鬆、打滑，造成偏心轉子轉速不夠。

4)檢查真空泵的抽速是否適合於被抽係統，如果是小馬拉大車.則功率不夠。

5)上述原因排除之後，應對真空泵進行拆卸，檢查密封件、旋片彈簧、排氣閥以及泵腔內其他零件，如損壞則應修複或更換。
